NEMZETI VÁGTA

LÉPGETŐ LOVACSKA összeszerelése egy videó és a hozzá kapcsolódó szöveg segítségével


Ezt a lovacskát építő csomagként vásároltam. A vetélkedő érdekében át kellett alakítanom: levettem a gumis meghajtását és körmös kapcsolókat tettem a tengelyekre. Ettől gyorsabb tud vágtatni. A videón az eredeti összeállításlátható, de itt a leírásban képekkel jelzem a változtatásaimat. Szereléskor futtasd a videót és gondosan olvasd ezt a leírást!

A videó linkje: https://www.youtube.com/watch?v=tsfdz7uU4BM

Bontsd ki a csomagot!
00:00 Indítsd el a videót!
00:13 Javaslom az alkatrészek kihelyezését! (A két tengelyre én már felhelyeztem a fogaskerekeket, a lovacska feje itt ezen a videón nem szerepel)

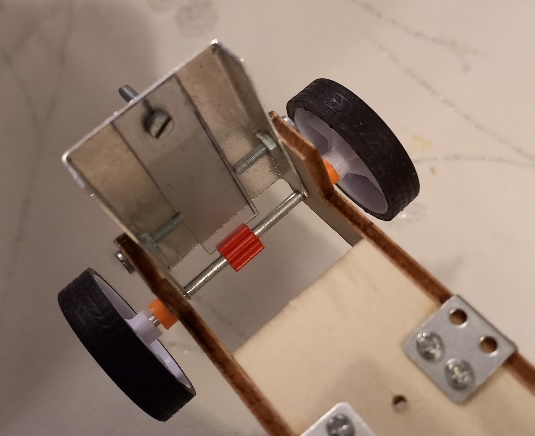

00:18-36 Elemtartó lábazat készítése. De, az összerakás közben be kellene illeszteni az „L” alakú rész alsó furatába a fogaskerekes tengelyt (hossza 50 mm) és a felső furatba az alumíniumból készült körmös kapcsolót. Ha a kép szerint tartod a szerkezetet, akkor a tengely az óramutatójárásának megfelelőan forog, de visszafele nem tud forogni! Itt már érdemes a két sárga tengelyfixálót és a kereket is felerősíteni!

Lásd.: foto01



00:36 Forraszd a vezetékeket a motor érintkezőjére. A felső érintkezőjére a pirosat, a feketét az alsóra. Ilyenkor a bal kézben van a motor. Nem javaslom a videón látható egyszerű rácsavarást!

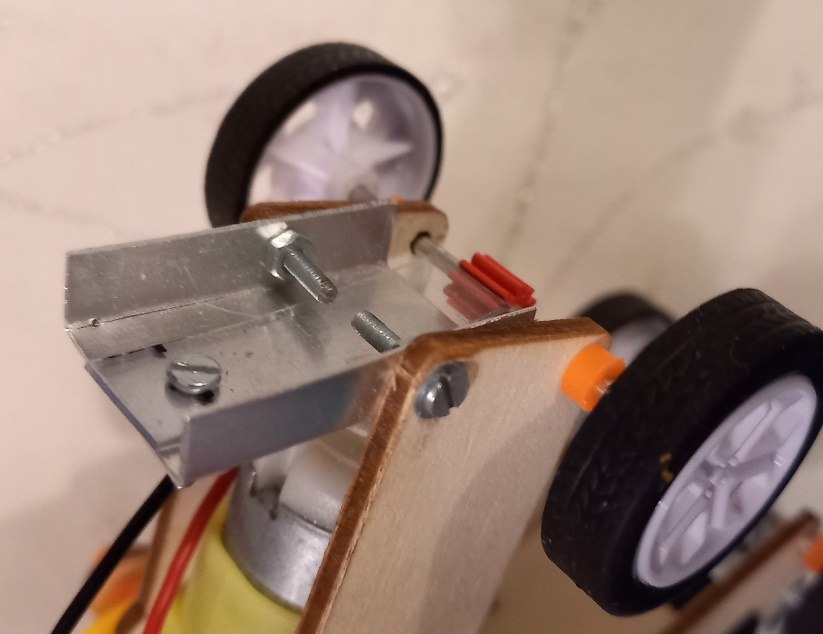

00:53 A motoros láb elkészítése. Be kell csavarozni a motort, de be kell tenni a fogaskerekes tengelyt (50 mm) és a körmöskapcsolót a lenti képnek megfelelően! Jöhet a sárga tengelyfixáló és a kerék is. Itt is igaz, hogy a tengely az óramutató járásának megfelelően tud forogni.

Lásd.: foto02

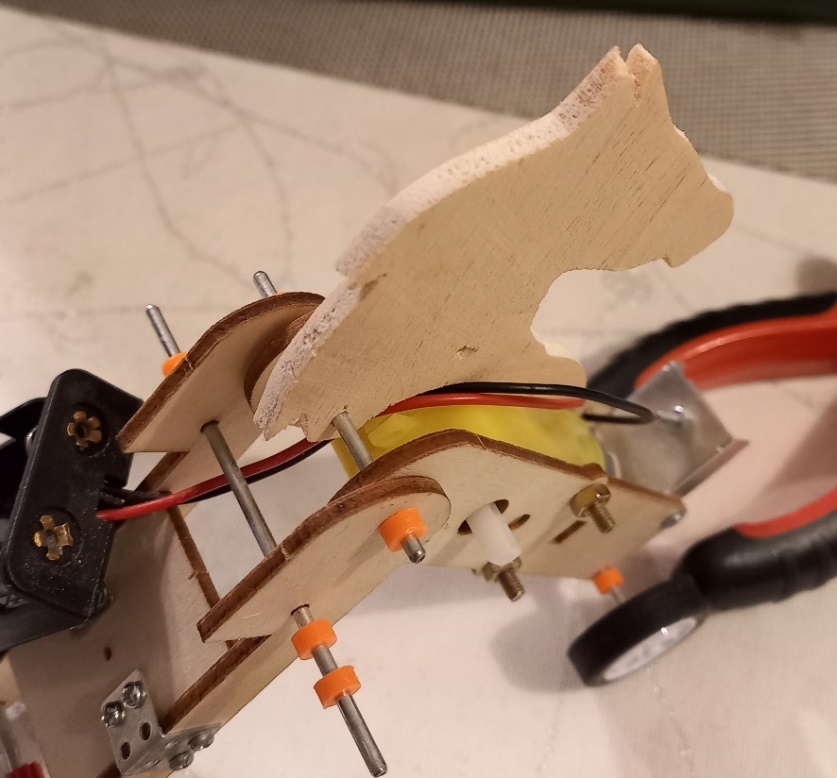

01:06 Lépegető lábak összeillesztése. Ez nem más, mint a két lekerekített vég összeillesztése egy tengellyel (45 mm), s közte van a lovacska, melynek lába „rálép” a motorra. Ne felejtsük el a sárga tengelyrögzítőket sem. A videón és a képen látható módon a tengely alatt fut az elemtartó vezetéke. (A képen már a hosszú tengely is látható, de később írom a leírásban.)

Lásd.: foto03



01:27 Illeszd fel és erősítsd csavarral a két sárga hajtókereket!
01:38 Szereld fel az elemtartót!
01:45 A sárga kerekekbe beillesztjük a hajtórudakat, melyet sárga fixálókkal látunk el!
01:59 - 02:07 Hosszú tengely (70 mm)beillesztése, fixálókkal (4db).
02:08-23 !!! A tengelyt már mi feltettük és a körmös kapcsolót is, ez a videó rész már nem érvényes a kerekek felhelyezéséig!02:24 -02:32 Nekünk nem kell felhelyezni a befőttes gumit!
02:33-46 Hajtókarok felhelyezése, fixálása mindkét oldalon.

Helyezd be a ceruzaelemeket!

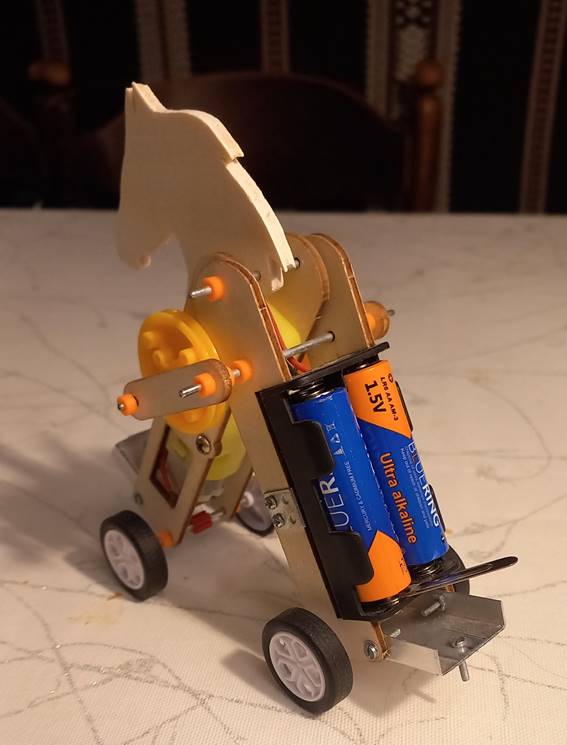

Ellenőrizd, hogy a két tengelypár egyirányba forog-e, és azt is, hogy a másik irányba semmiképpen sem!!!!!! Kapcsold be a lovacskát és kezdődhet a vágta!!

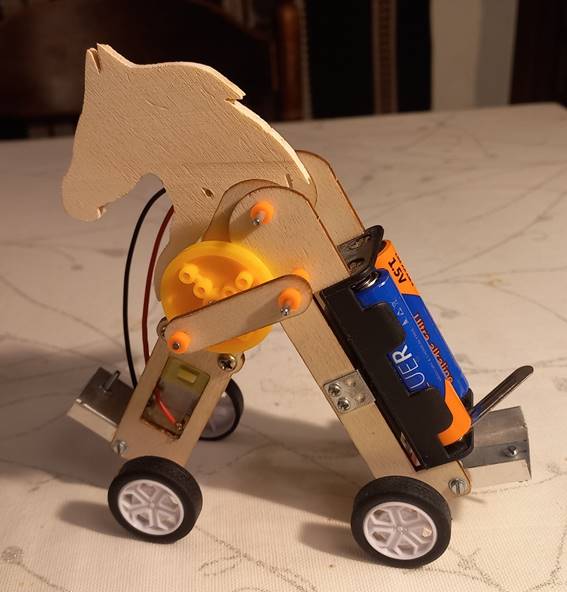

KÉSZ!
Az elemkar elfordításával kezdődhet a vágta!
(Futtasd sokat, keresd a lovacska lazuló pontjait és javítsd!)
Mire jöttök a „Vasváris” döntőre, új elemeket tegyetek a szerkezetbe!
